管道过滤器
1. 体系结构的概念
软件体系结构 = 软件 的 体系结构
1.1. 什么是体系结构
软件体系结构起源——建筑业
如何使用基本的建筑模块构造一座完整的建筑？
包含两个因素：
- 基本的建筑模块
- 建筑模块之间的粘接关系
体系结构的共性
- 一组基本的构成元素—构件
- 这些要素之间的连接关系—连接件
- 这些要素连接之后形成的拓扑结构—物理分布
- 作用于这些要素或连接关系上的限制条件—约束
- 质量—性能
体系结构 = 构件 + 连接件 + 约束
2. 体系结构的风格（分类）

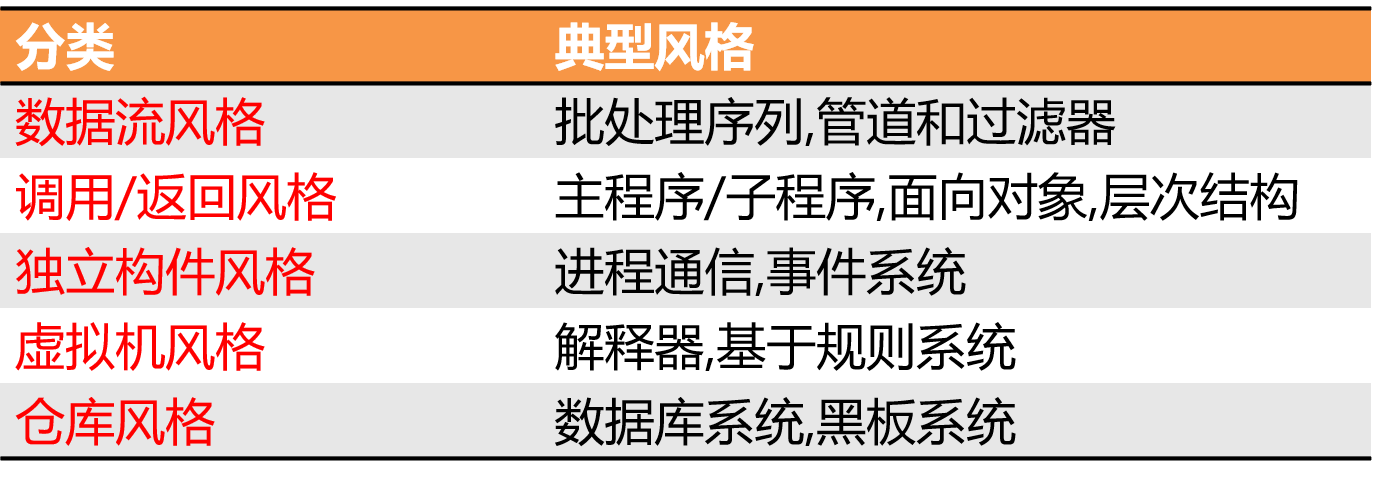

2.1. 经典SA风格

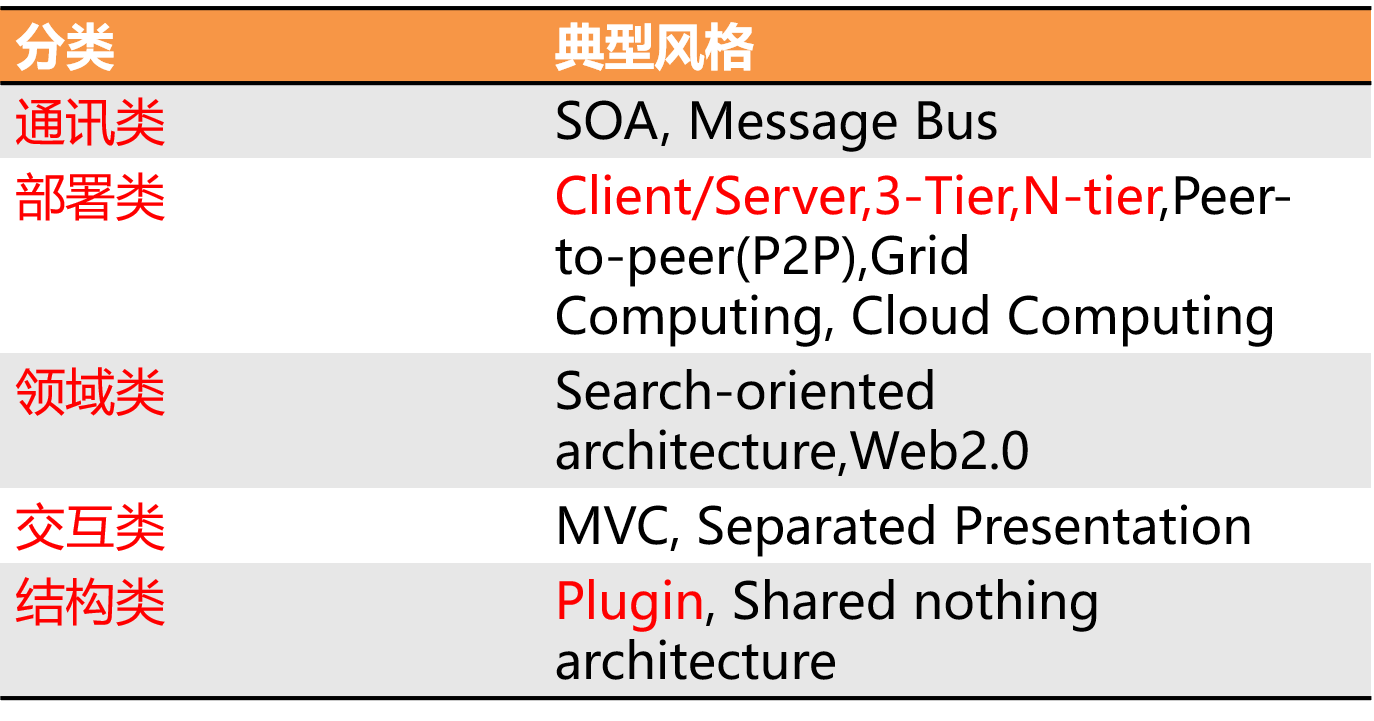

2.2. 其他常用SA风格
2.3. 异构（复合）SA风格
3. 数据流风格
3.1. 概念
数据从一个处理单元流入到另一个处理单元，每经过一个单元就做一次转换。
注意：数据流风格不是某个过程的数据流图，它描述的是系统体系结构级别的设计，体系结构风格是系统级的。
3.2. 直观理解
3.3. 基本构件（Component）
- 基本构件：数据处理
- 构件接口：输入端口和输出端口
3.4. 连接件（Connector）
连接件：数据流

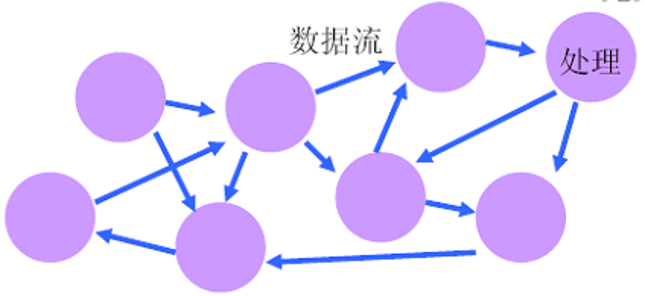

3.5. 拓扑结构（Topology）
任意拓扑结构的图
- 一般来说，数据的流向是无序的
- 我们主要关注近似线性的数据流
- 或在限度内的循环数据流
3.6. 三种典型的数据流风格
管道/过滤器（Pipe-and-Filter）
数据流的转换作为单独的过程
批处理（Batch Sequential）
转换可以顺序地或并行地执行，数据加工逐项进行
